Alles Gute kommt von unten Eingefräste Fußbodenheizungen und die besonderen Vorteile von Hartbelägen aus Fliesen und Platten

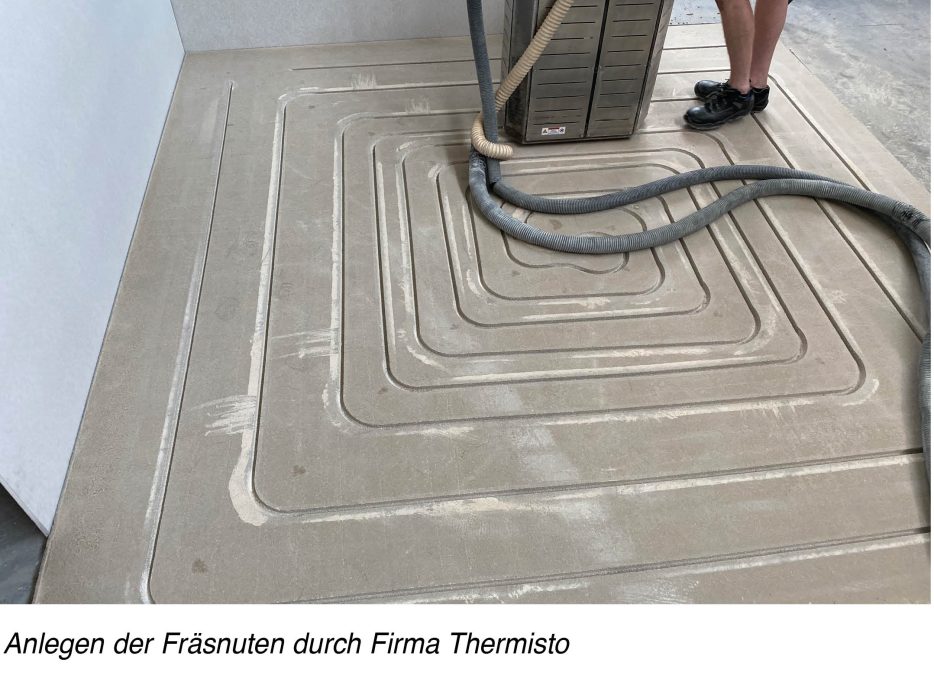

In den vergangenen zwei Jahrzehnten hat sich das Einfräsen von Nuten in Bestandsestriche als wirtschaftliche Methode zur nachträglichen Installation von Fußbodenheizungen etabliert, insbesondere im Zuge energetischer Sanierungen. Dabei werden in den vorhandenen Estrich etwa 16 mm tiefe und 15 mm breite Kanäle eingebracht, in die die Heizungsrohre eingelegt werden. Das Verfahren wirkt auf den ersten Blick unkompliziert, da alternative Lösungen häufig mit größeren baulichen Eingriffen verbunden sind. Gleichzeitig ist das Einfräsen jedoch kein triviales Verfahren, da die Tragfähigkeit und statische Leistungsfähigkeit des Estrichs beeinflusst werden kann. Unsachgemäße Ausführung kann zu erheblichen Schäden führen.

Betrachtung des Estrichs

Im Fokus stehen mineralische Bestandsestriche, also Zement- und Calciumsulfatestriche im Sanierungsbereich. Grundsätzlich lassen sich drei Konstruktionsarten unterscheiden. Beim Verbundestrich besteht eine feste Verbindung zum Betonuntergrund. Estriche auf Trennlage liegen auf einer Zwischenschicht, etwa einer PE-Folie, ohne direkten Kraftschluss zum Untergrund. Schwimmende Estriche befinden sich auf einer Dämmschicht und sind ebenfalls nicht direkt mit dem Untergrund verbunden.

Das Einfräsen von Verbundestrichen gilt als vergleichsweise unkritisch, da diese überwiegend auf Druck beansprucht werden. Deutlich sensibler reagieren Estriche auf Trennlage und insbesondere schwimmende Konstruktionen. Hier treten neben Druckbeanspruchungen auch Biegezugspannungen auf, vor allem in den Randbereichen.

Bestandsanalyse und Vorplanung

Eine fundierte Analyse des vorhandenen Estrichs ist Voraussetzung für eine sichere Ausführung. Dazu gehören die Prüfung der Festigkeit, der Lagerung sowie die Bestimmung der Estrichdicke. Liegt diese unter 40 mm oder ist die Festigkeit nicht ausreichend, ist das Einfräsen nicht geeignet. In solchen Fällen kommen alternative Systeme wie Dünnschichtheizungen oder ein kompletter Austausch des Estrichs in Betracht.

Auch das Fräsen in jungen Estrichen ist kritisch zu bewerten, da noch Schwindprozesse stattfinden können. Zudem ist zu berücksichtigen, dass Druckspannungen im Estrich besser aufgenommen werden als Zugspannungen, die vor allem in Randbereichen auftreten. Fräsungen sollten daher nicht bis in die Randzonen geführt werden.

Die Füllung des Fräskanals

Das häufig praktizierte Abspachteln der Rohrleitungen mit standfesten Mörteln, etwa Fliesenklebern, ist mit Nachteilen verbunden. Die statische Schwächung bleibt bestehen und unterhalb der Rohre können Luftpolster entstehen, die den Wärmeübergang beeinträchtigen.

Eine Verfüllung mit niedrigviskosen Fließspachtelmassen verbessert sowohl die statische Situation als auch die Wärmeübertragung. Voraussetzung ist, dass die Rohrleitungen im Fräskanal sicher fixiert sind, um ein Aufschwimmen zu verhindern.

Zur Wiederherstellung der Tragfähigkeit ist im Anschluss eine flächige Spachtelung erforderlich, idealerweise unter Einlage eines Armierungsgewebes wie dem Sopro PanzerGewebe eXtra PG-X 1188. Diese Maßnahme stabilisiert die Konstruktion und sichert die Biegezugfestigkeit. Die zusätzliche Aufbauhöhe liegt in der Regel bei etwa drei bis fünf mm und ist in Bestandsbauten meist unproblematisch.

Die Betrachtung des Oberbelags

Hartbeläge aus Fliesen und Platten leisten einen Beitrag zur Gesamttragfähigkeit der Konstruktion. Bei weicheren Belägen ist eine größere Überdeckung der Fräskanäle erforderlich, während bei keramischen Belägen geringere Schichtdicken ausreichend sind.

Keramik- und Natursteinbeläge zeichnen sich durch einen günstigen Wärmedurchgang aus. Dadurch können Fußbodenheizungen mit niedrigeren Vorlauftemperaturen betrieben werden, was den Energiebedarf reduziert. In Verbindung mit geeigneten Systemen ist auch eine temperierende Nutzung im Sinne einer Kühlung möglich, wobei entsprechende Taupunktüberwachungen erforderlich sind.

Konstruktive Maßgaben

Besondere Aufmerksamkeit erfordern die Randzonen schwimmender Estriche, da hier erhöhte Zugspannungen auftreten. Fräsungen sollten in einem Abstand von etwa 20 cm zur Estrichkante vermieden werden. Durchdringungen sind rechtwinklig zu Dehnungsfugen auszuführen.

Der Einsatz von Armierungsgeweben kann insbesondere in diesen Bereichen zur Aufnahme von Zugspannungen beitragen und die Dauerhaftigkeit der Konstruktion verbessern.

Funktionsheizen

Das Funktionsheizen dient der Überprüfung der Heizkonstruktion vor dem Aufbringen des Oberbelags. Es hat keine Funktion hinsichtlich der Trocknung der eingesetzten Spachtelmassen.

Ein verkürztes Funktionsheizen kann frühestens 48 Stunden nach Einbau der Spachtelschicht beginnen. Üblich ist eine Phase von 24 Stunden bei etwa 25 °C Vorlauftemperatur, gefolgt von weiteren 24 Stunden bei maximaler Auslegungstemperatur. Bleiben sichtbare Schäden aus, kann von einer funktionierenden Konstruktion ausgegangen werden.

Fazit

Das Einfräsen von Estrichen zur Nachrüstung von Fußbodenheizungen ist ein etabliertes Verfahren, das bei fachgerechter Planung und Ausführung eine wirtschaftliche Lösung darstellen kann. Aufgrund fehlender allgemeingültiger Regelwerke handelt es sich jedoch um eine Sonderkonstruktion, die vorab abgestimmt und freigegeben werden sollte.

Fliesen- und Natursteinbeläge bieten im Zusammenspiel mit solchen Systemen konstruktive und bauphysikalische Vorteile, insbesondere im Hinblick auf Tragfähigkeit und Energieeffizienz.
